[올 뉴 모닝] 해치백 차량 2채널 블랙박스 자가 설치하기

5도어 해치백 모델의 특성상 2채널 블랙박스를 설치할 때

후면 카메라의 배선을 잘 정리해야 나중에 우천 시 물이 새지 않는다고 한다.

업체에 맡기려다가 직접 할 수도 있을 거 같아서 돈도 아낄 겸 선선한 날 설치해봤다.

준비물은 블랙박스와 플라스틱 헤라 또는 카드, 라이터, 케이블 타이, 일자와 십자드라이버다.


[올 뉴 모닝]

해치백 차량 2채널 블랙박스 자가 설치하기

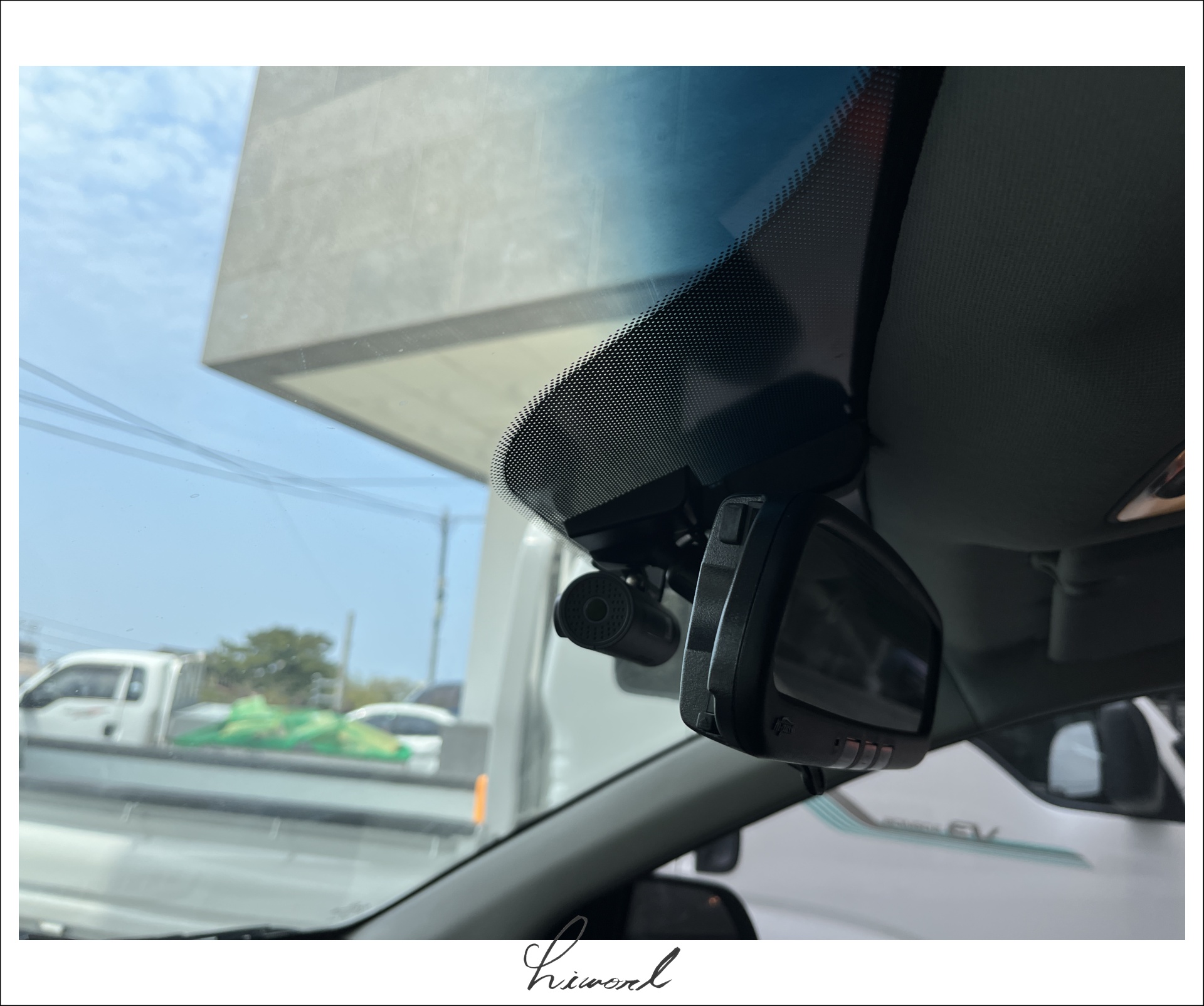

올 뉴 모닝 해치백 2채널 블랙박스 자가 설치 사진.

우선 기존 블랙박스와

배선을 제거한다.

여기서 가장 힘든 게 기존 거치대 양면테이프를 제거하는 건데,

뜨거운 날 밖에 주차했다가 떼어내거나

라이터나 토치로 바깥에서 접착면이 있는 유리 부분을 가열해

떼어내면 쉽고 깔끔하게 제거가 가능하다.


올 뉴 모닝 해치백 2채널 블랙박스 자가 설치 사진.

제거가 완료되면

설치할 블랙박스의 전원 케이블을 가져와서

적당히 여유를 두고 케이블 매립을 시작한다.


올 뉴 모닝 해치백 2채널 블랙박스 자가 설치 사진.

플라스틱 헤라가 있으면 좋고,

아니면 카드를 사용해 라인을 따라

케이블을 정리해준다.


올 뉴 모닝 해치백 2채널 블랙박스 자가 설치 사진.

내장제가 있는 부분은 그냥 꾹꾹 누르면

깔끔하게 정리가 가능하다.


올 뉴 모닝 해치백 2채널 블랙박스 자가 설치 사진.

운전석 퓨즈박스로 배선을 빼기 위해

웨더 스트립을 손으로 잡아서 빼고

그 사이 위치한 틈에 케이블을 정리한다.

이때 흡음 테이프를 사용하면

추후 잡소리 방지에 좋다고 하는데,

이전에도 그렇고 특별한 잡소리는 발생하지 않아서

추가적인 작업 없이 바로 매립했다.


올 뉴 모닝 해치백 2채널 블랙박스 자가 설치 사진.

케이블을 내렸으면

운전석 좌측 크래시 패드를 분리한다.

하단 홈에 헤라나 일자 드라이버를 넣고

벌리면 어려움 없이 떼어낼 수 있다.


올 뉴 모닝 해치백 2채널 블랙박스 자가 설치 사진.

크래시 패드 하단의 홈.


올 뉴 모닝 해치백 2채널 블랙박스 자가 설치 사진.

웨더 스트립 끝 부분에서 크래시 패드 안쪽 틈으로

케이블을 넣어 정리하는 게  깔끔하다.


올 뉴 모닝 해치백 2채널 블랙박스 자가 설치 사진.

크래시 패드 안쪽으로 케이블을 빼낸 모습.

설치를 진행한 모델은 중간에 퓨즈가 있어서

케이스를 분리한 후 하나씩 통과시켜서 빼냈다.


올 뉴 모닝 해치백 2채널 블랙박스 자가 설치 사진.

이제 전원 연결을 위해

운전석 아래 퓨즈 박스를 열어준다.


올 뉴 모닝 해치백 2채널 블랙박스 자가 설치 사진.

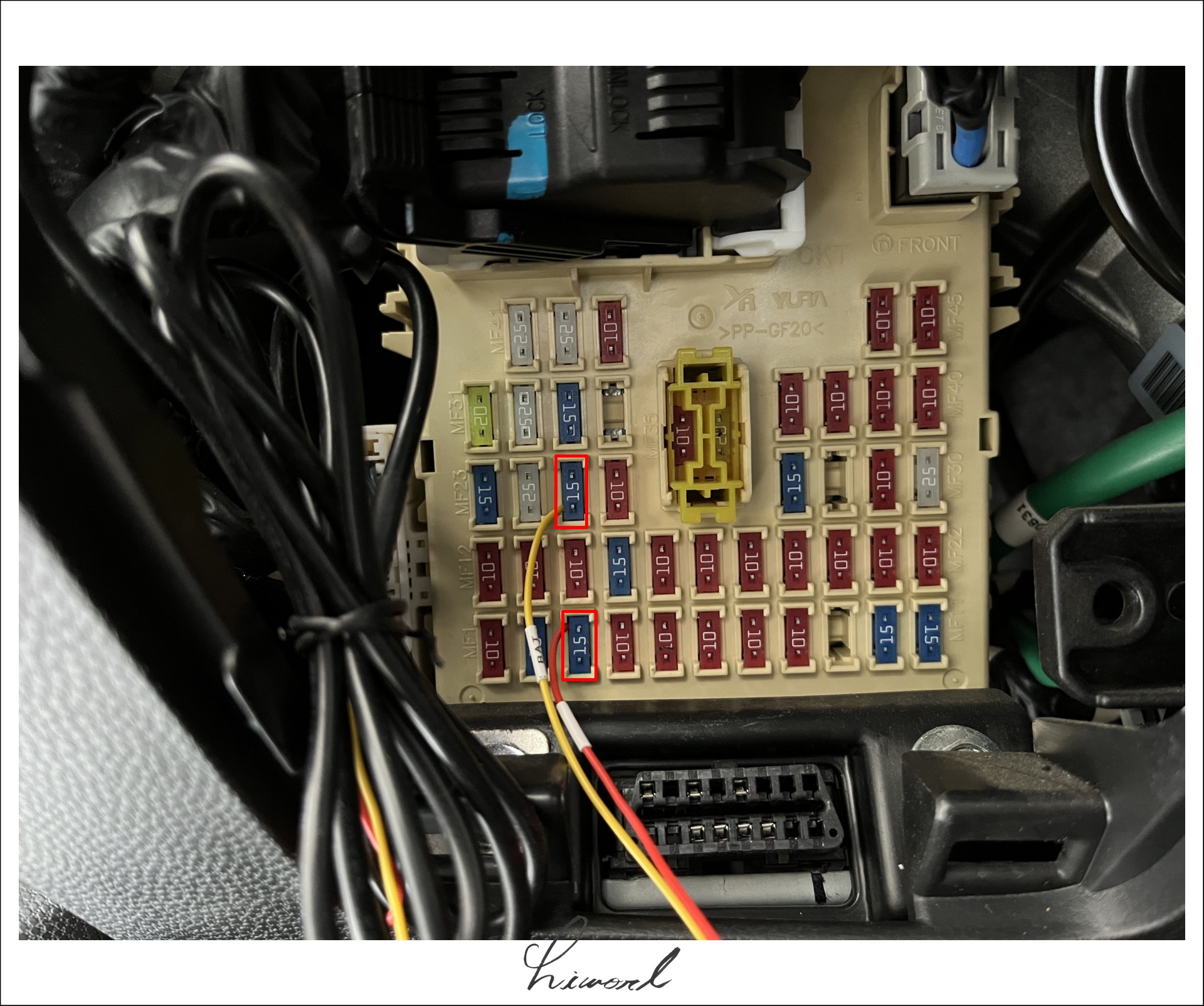

전원은 상시와 ACC에 연결하고,

하나는 접지 작업을 해야 한다.

연결할 퓨즈를 골라야 하는데

퓨즈가 나가도 운행에 문제가 없는 배선으로

상시에 선루프, ACC에 시가라이터를 선택했다.

어디가 상시고 어디가 ACC인지 알려주는

차종별 퓨즈박스 배선도는 구글에 검색하면 잘 나온다.


올 뉴 모닝 해치백 2채널 블랙박스 자가 설치 사진.

퓨즈를 그냥 빼내기가 어려워

집게를 찾기 위해 엔진룸 퓨즈 박스를 찾았다.


올 뉴 모닝 해치백 2채널 블랙박스 자가 설치 사진.

이렇게 뚜껑에 집게와 여분 퓨즈가 있다.


올 뉴 모닝 해치백 2채널 블랙박스 자가 설치 사진.

사용할 퓨즈를 골랐으면

블랙박스 전원 케이블을 연결해야 하는데,

퓨즈가 방향성이 있어서 보호 기능을 살리려면

퓨즈의 OUT 방향에 케이블을 물려야 한다.

TA 올 뉴 모닝을 기준으로 선루프는 아래,

시가라이터는 위가 OUT 방향이다.


올 뉴 모닝 해치백 2채널 블랙박스 자가 설치 사진.

잊지 말고 꼭 연결해야 하는 접지.

금속 부분과 연결해야 하는데

볼트와 와셔 사이에 연결해 전류가 통하게 만들면 된다.

여분 케이블은 케이블 타이로 묶어서

크래시 패드 안쪽에 잘 넣어주고 닫으면 된다.


올 뉴 모닝 해치백 2채널 블랙박스 자가 설치 사진.

후방 카메라 작업으로 넘어가기 전

블랙박스 작동 여부와 주행, 주차 모드 전환 여부를

먼저 확인하는 게 좋다.


올 뉴 모닝 해치백 2채널 블랙박스 자가 설치 사진.

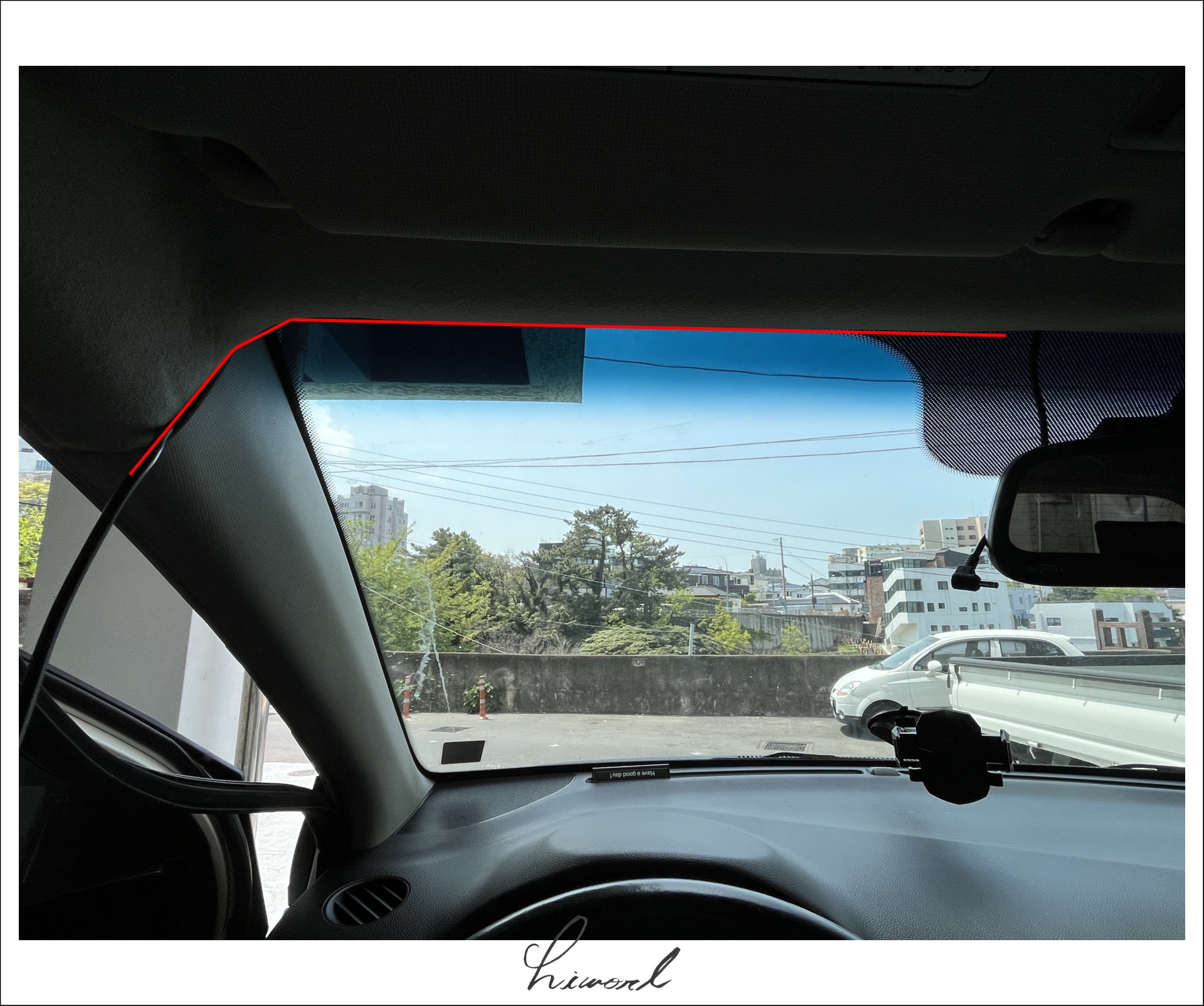

이제 대망의 후방 카메라 케이블 배선 작업.

블랙박스에 케이블을 먼저 꽂고

A필러까지 전원 케이블과 같이 온 다음

웨더 스트립 상단부를 거쳐 뒷 좌석으로 빼준다.


올 뉴 모닝 해치백 2채널 블랙박스 자가 설치 사진.

이런 식으로 정리하면 된다.


올 뉴 모닝 해치백 2채널 블랙박스 자가 설치 사진.

마찬가지로 내장재 부분은

카드로 꾹꾹 눌러 넣어준다.


올 뉴 모닝 해치백 2채널 블랙박스 자가 설치 사진.

뒷 좌석도 웨더 스트립 안쪽으로 정리.


올 뉴 모닝 해치백 2채널 블랙박스 자가 설치 사진.

내장제 속으로 밀어 넣어 준다.


올 뉴 모닝 해치백 2채널 블랙박스 자가 설치 사진.

이제 가장 까다롭다고 하는

주름관 작업이 남았다.

간편하게 하려면 트렁크도

웨더 스트립을 따라 정리해 설치할 수도 있는데,

이 경우 비가 오면 물이 새고 배선도 깔끔하지 못하다.


올 뉴 모닝 해치백 2채널 블랙박스 자가 설치 사진.

우선 주름관과 웨더 스트립을 살짝 빼낸 후

후방 케이블을 올려준다.

그다음 사진에 보이는 기존 배선과 같이

주름관 아래로 집어넣어 위로 빼준다.


올 뉴 모닝 해치백 2채널 블랙박스 자가 설치 사진.

트렁크 내부를 관통해서

케이블을 정리해야 하기에 낚시질을 해야 한다.

트렁크 플라스틱 커버 안쪽에 볼트를 한 개를 풀고

손으로 잡아당겨 분리한다.


올 뉴 모닝 해치백 2채널 블랙박스 자가 설치 사진.

내부에 여덟 개의 락킹이 있는데

생각보다 세게 잡아당겨야 풀린다.

테두리에 있는 락킹은 헤라나 일자 드라이버로

벌려주면서 뜯으면 수월하다.


올 뉴 모닝 해치백 2채널 블랙박스 자가 설치 사진.

이런 경로로 배선하는 게

가장 안전하고 깔끔하다.


올 뉴 모닝 해치백 2채널 블랙박스 자가 설치 사진.

옷걸이를 일자로 펴고

가장 앞부분은 손가락 한 마디만큼 접어준 다음,

주름관까지 관통할 수 있도록 살살 달래서 작업한다.

트렁크 안쪽 공간이 넓지 않고

기존 배선들이 꽉 차있어서 관통이 쉽지 않다.

인내심을 가지고 계속 찔러보는 게 중요하다.


올 뉴 모닝 해치백 2채널 블랙박스 자가 설치 사진.

옷걸이가 주름관 쪽으로 나온 모습.

주름관 위로 빼낸 케이블을

중간에 떨어지지 않게 테이프로 잘 감아서

옷걸이를 집어넣은 쪽으로 끌어올린다.


올 뉴 모닝 해치백 2채널 블랙박스 자가 설치 사진.

아슬아슬하게 살아남은 케이블.


올 뉴 모닝 해치백 2채널 블랙박스 자가 설치 사진.

이제 거의 끝났다.

사진처럼 고무 패킹을 통과해

기존 열선 케이블 방향으로 정리하면 된다.


올 뉴 모닝 해치백 2채널 블랙박스 자가 설치 사진.

고무 패킹에 구멍을 뚫어 작업하기도 하는데,

굳이 훼손하고 싶지는 않아서

케이블을 먼저 빼고 패킹을 닫았다.


올 뉴 모닝 해치백 2채널 블랙박스 자가 설치 사진.

유리와 프레임 사이로 케이블을 정리해

트렁크 중앙까지 끌어준다.


올 뉴 모닝 해치백 2채널 블랙박스 자가 설치 사진.

후방 카메라는 브레이크 등 너트 사이

가운데로 위치하고 열선에 가리지 않게 붙여준다.

붙이기 전 역방향인지 확인하는 게 좋다.


올 뉴 모닝 해치백 2채널 블랙박스 자가 설치 사진.

남은 케이블은 주름관 아래

웨더 스트립 안 내장재 속으로

밀어 넣어 정리해준다.


올 뉴 모닝 해치백 2채널 블랙박스 자가 설치 사진.

설치가 끝난 모습.

낚시질하는데 30분 정도 걸린 거를 제외하면

혼자서 한 시간 정도 투자해 말끔히 설치할 수 있다.


[올 뉴 모닝]

해치백 차량 2채널 블랙박스 자가 설치하기

끝.
